無觸點補償式交流穩壓器主電路圖
無觸點補償式交流穩壓器，采用目前國際先進的組合繞組補償方式和無觸點可控硅電路開關技術、DSP微機控制交流穩壓運算技術于一體，具有高效節能、調節快速、無噪音、三相自動平衡、無機械故障和炭刷磨損及使用壽命長的特點，并具有延時，過、欠壓報警和保護等功能。同時該穩壓器突破性解決了系統和器件運行中的暫態過程對無觸點開關所產生的共態電流沖擊和過電壓所造成的對系統和器件的損害，瞬時過載能力強，因而大大提高了系統運行的可靠性，同時也滿足了廣大客戶對電網不穩的要求。
一、無觸點補償式交流穩壓器基本原理
ZBW系列穩壓器主要由采樣電路、控制電路、補償電路、保護電路等單元組成。
二、三相穩壓器由三個相同的獨立模塊構成。

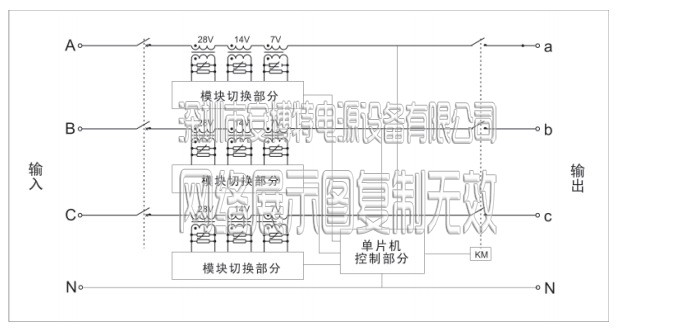

無觸點補償式交流穩壓器主電路圖
其工作過程為：當輸入電壓波動時，通過采樣電路獲取反饋電壓、經與基準電壓進行比較判斷，然后由控制電路輸出控制信號，控制串聯于主電路中的補償變壓器進行電壓補償，從而達到穩定輸出電壓的目的。
同時，保護電路在控制電路出現故障時能旁路補償電路，轉至市電電壓輸出，保護穩壓器。
控制電路設置輸出低電壓保護，當輸出電壓降至設定值時，穩壓器轉至市電輸出；當市電電壓回升至設定值后，穩壓器自動回復工作。
三、補償式交流穩壓器指標
1. 工作頻率：50～60hz
2. 效 率：≥98%
3. 穩壓精度：≤±(1～5)%
4. 穩定時間：≤0.04s
5. 耐壓強度：2000v 1分鐘 無擊穿
6. 濾波性能：頻率0.1mhz～10ghz插入損耗；差模70～100db；共模100db
7. 抗浪涌性能：尖峰抑制輸入4000v脈寬2μs輸出小于20v；輸入4000v脈寬0.5μs輸出小于2v
8. 波形畸變：≤0.1%（附加）
四、SBW無觸點凈化穩壓器-穩壓電源優勢
新：CUP控制、數字電路、自動三相分調；
快：模塊化組合、光電傳輸、0.02s相應速度；
凈：無碳刷接觸、無粉塵、有利于環境；
抗：吸收浪涌、抗諧波、抗電磁干擾、凈化性能強；
全：缺相、相序、過壓、欠壓保護功能、RS232接口
靜：專為醫療設備而配套的電源、無噪音適合醫院；
免：無機械傳動、無碳刷、免維護。
五、單相補償式交流穩壓器應用
廣泛應用于工業自動化，成套設備、數控機床、輕紡、醫療、賓館、廣播電視、通訊設備等各種需要電壓穩定的場合。配接計算機遠程通訊接口，即可實現遠端對電源的遙控、遙信和遙測。
