【上海穩壓器】介紹三端穩壓器的典型應用

 本文介紹了三端穩壓器的典型應用.所謂的三端電壓調節器，只有三個引腳，是輸入端、輸出端和接地端(公共端)。根據功能可分為固定電壓調節電路和可調電壓調節電路，三端電壓調節器可分為固定電壓調節電路和可調電壓調節電路。固定型是輸出電壓固定，可調型通過外部元件使輸出電壓得到大范圍的調整，然后介紹兩種調壓電路。

　　固定三端穩壓器：

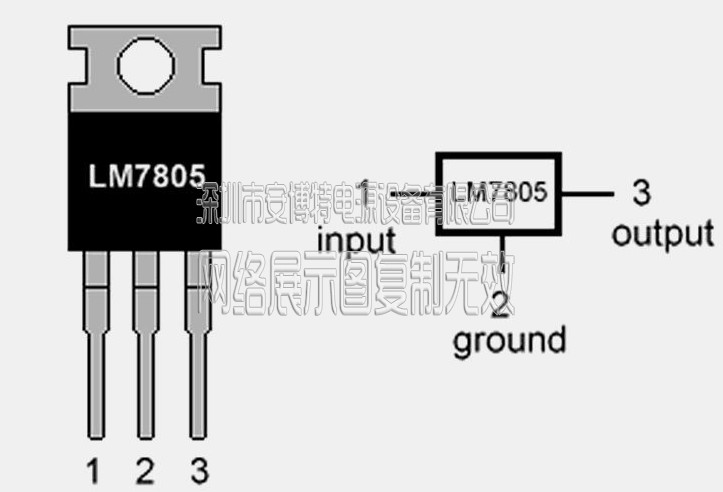

　　作為一名維修工人，我相信你們大多數人都在電路板上看到了屬于W 7800系列的7800系列產品，如7805，7812等。W 7800系列三端穩壓器的輸出電壓分別為5V、6V、9V、12V、15V、18V和24V七級。模型背面的兩個數字表示輸出電壓值，輸出電流有三個等級，例如，W7805;0.5A，如W78M05/0.1A，如W78L05。該系列產品因性能穩定、價格低廉而得到廣泛應用。

　　7805的內部原理圖，其內部為串聯電壓調節器電路和保護電路，但它是集成的。W7805的輸入與輸出之間的電壓差允許值為3V13V，即5V輸出。輸入電壓至少為8V，最高為18V

　　7805典型應用電路

　　7805的典型應用電路。圖中的電容器C2用來消除輸入線路的電感效應，防止電路產生自振蕩，C3用于濾除輸出電壓中的高頻噪聲。

　　可調三端穩壓器

　　為一個輸出電壓可調的實用穩壓電路。在圖中，IC2由電壓跟隨器組成，其輸出電壓等于輸出電壓的7805，即電阻R1和可調電阻R2的電壓之和，并改變R2的滑動端的位置?？梢哉{(diào)節輸出電壓。

　　可調三端穩壓器：

　　可調三端穩壓器和固定式穩壓器還分別設有三個引腳，即輸入端、輸出端和調節端?？烧{(diào)三端集成穩壓器輸出電壓可調，穩壓精度高，輸出紋波小，只需連接兩個不同的電阻即可獲得不同的輸出電壓。三端可調穩壓器具有多種穩壓器，如317(217/117)系列正壓輸出、123系列、138系列、140系列、150系列、337系列負壓輸出等，三端可調穩壓器的線性調整率和負荷調整率均優于固定穩壓器。

　　顯示了W 117的示意圖。R1和R2是外部采樣電阻，在它們的連接點調整終端。由于該電路引入深度電壓的負反饋，輸出電壓非常穩定。如果不使用外部電阻，則輸出電壓等于參考電壓，其典型值為1.25V。

　　可調式三端穩壓器的主要應用就是實現輸出電壓可調的穩壓電路，所以外接采樣電穩壓電路不可缺少的部分，其W317典型電路如上圖，輸出電壓的計算公式為 輸出電壓=(1+R2/R1)*1.25V。調節電位器R2的阻值可調節輸出電壓的大小。調節范圍為1.2V~37V。另外需要說明的是，其輸入端和輸出端電壓差為3~40V，過低穩壓電路不穩壓，過高時調整管可能因管壓降過大擊穿。上海穩壓器廠家聯系熱線請認證官網，切勿盲目匯款相信低價銷售!
